金弘JH-M-1防火门监控器
金弘JH-M-1防火门监控器

产品详细

推荐网址(点击/) 文章点击量:


产品名称:金弘JH-M-1防火门监控器


产品介绍

     金弘防火门监控器严格依据国标GB29364-2012精心研发生产,具有高性能、稳定可靠的优点。监控器采用面向对象的程序设计理念,融合多种先进软硬件技术,完全符合国标标准规定的各项指标要求,监控器运行稳定可靠,具有较好的扩展性与可维护性。监控器与多款监控模块组成大容量的防火门监控系统,可广泛用于宾馆、商场、医院、办公楼、学校、剧院、工厂、民用住宅等各种人员密集场所。


产品系统介绍

(1)该防火门监控器满足国家标准GB29364-2012《防火门监控器》的要求,可以实现常开防火门的控制和常闭防火门的监管。

(2)防火门监控器自身带2个回路,且可携带1路防火门监控器(扩展箱),扩展箱数量大为30台。

(3)一台防火门监控器的每个回路可配接127个防火门(其中释放器型常开防火门多16个或电动闭门器型常开防火门多32个)。

(4)监控器自带20个手动操作按键,可以与常开监控模块对应编程,控制对应防火分区的常开防火门在发生火灾后关闭;一个手动按键可以编程控制1个常开防火门或者一个分区(以及相关防火分区)的所有常开防火门。

(5)防火门监控器可以通过RS232与火灾报警控制器进行通讯,接收火灾报警控制器输出的火灾探测器信息,利用火灾烟气态势信息控制常开防火门的关闭。也可以通过开关量接口接收火灾报警控制器监视的防火分区状态信息,按照预定的预案控制常开防火门关闭。

(6)防火门监控器实时监管防火门监控器(扩展箱)的主备电工作状态,在防火门监控器(扩展箱)的电源发生故障时,发出故障声光报警提示。


应用及特点

(1)防火门监控器结构采用壁挂式结构,安装于消防控制室。

(2)硬件采用嵌入式系统,显示采用7寸LCD彩色液晶显示屏,可直接在液晶屏上同时显示设备状态信息、设备位置信息、报警和启动等文字信息,显示内容丰富、直观,方便用户使用。

(3)可现场实现防火门部位注释信息编程,防火门信息显示生动直观。

(4)用户操作分级。

(5)具有历史信息存储查询功能,存储记录数量≥10000条。

(6)输入电压AC220V/50Hz,自带备用电池,备电可可保证连续工作3h以上。

(7)防火门监控器工作环境温度-10~+50℃,湿度≤96%RH。


主要性能及指标

电源

主电电源:AC220V

备用电池:4.5AH/24V

监控器容量

一台监控器带2个回路,每个回路可配接127个防火门(包括常闭防火门和常开防火门,其中释放器型常开防火门多16个或电动闭门器型常开防火门多32个);且可携带1路监控分机,分机数量大为30台。


线制:2总线制

电流:2A

安装方式:壁挂式

外形尺寸:壁挂(长*宽*高)410*115*540(单位:毫米)

使用环境:工作环境温度为-10~+50℃,相对湿度≤ 96%RH。


金弘防火门监控器产品安装要求

1、防火门监控器

金弘JH-M-1防火门监控器


2、防火门监控器端子板

金弘JH-M-1防火门监控器

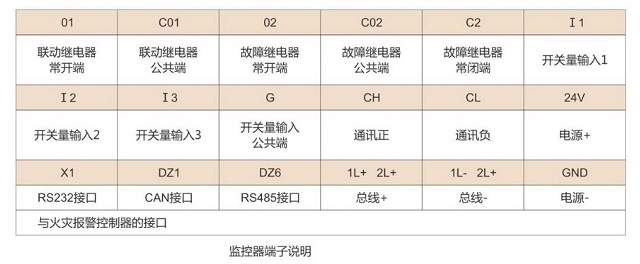

(1)防火门监控器端子板:

O1、CO1:联动启动继电器常开输出端、公共端。

O2、CO2、C2:故障继电器常开输出端、公共端、常闭端。

I1、G:第1路火警开关量输入端。

I2、G:第2路火警开关量输入端。

I3、G:第3路火警开关量输入端。

CH、CL:CAN通讯总线接口,CH-CAN通讯正极,CL-CAN通讯负极,连接防火门监控器(扩展箱)。

(2)防火门监控器火警通讯板:

X1:标准RS232接口,可以连接火灾报警控制器,接收火警信息。

DZ1:标准CAN接口,可以连接火灾报警控制器,接收火警信息。

DZ6:标准RS485接口,可以连接火灾报警控制器,接收火警信息。

(3)防火门监控器回路板:

1L+、1L-:总线输出,不分极性,连接监控模块。

24V、GND:电源线输出,DC24V,2.0A,有极性,连接监控模块。
