产品名称：美世乐UPS电源工频在线式三进单出EH9115系列(6-60KVA)

产品介绍

    美世乐UPS电源EH9115系列三进三出工频双变换在线式 UPS, 产品具有高可靠性和高性价比，容量从6kVA-60kVA。该系列 UPS 主控制器为先进的 DSP, 功率器件采用低损耗大功率 IGBT,应用空间矢量调制 (SVPWM ) 技术，具备完善的检测和保护功能，各技术指标居一流水平，既可单机运行，亦可并机运行；优化了结构设计和散热设计，结构紧凑高效节能；标配RS232/485/422 接口和 RJ-45 接口 ，可选配 Wi-Fi 功能 ，用手机或平板电脑实现 UPS智能监控；蓄电池实现了智能化管理可选配无线智能化监控模块。

应用领域

    美世乐UPS电源EH9115 6KVA-60KVA 三进三出广泛应用于轨道交通、工业、油田、公安、部队、通信、雷达站、机场、广播电视、银行、证券、医疗系统、电力、化工、陶瓷等行业。

产品特色

■应用 TI 公司的新 32 位双核 DSP, 实现了全数化控制，输出电压和电流应用复合控制策略，实现了良好的动态调节，减小了输出电压失真，输出波形质量高，负载特性好；

■IGBT 应用了空间矢量调制技术 , 大大提高了直流电压利用率和减小了谐波含量，同容量电池后备时间更长；

■应用先进的同步均流控制技术，CAN 总线并机通信技术，多可实现 32 台并机 ( 冗余并联）系统，并联系统各单机严格同步、均分负载，用户扩容方便；

■采用工业级强力高速离心风机散热，智能化调速，噪声低，优化了散热结构，机箱结构紧凑，散热良好，性价比高；

■功率器件和滤波电容等主部件均通过金属汇流排连接，大大减小了连接电路的寄生电感，减少了连接电缆，功率器件损耗降低，安装方便，抗振能力强；

■具有输入输出的过压和欠压保护、相序检测、电池过充过放保护、输出过载短路保护和温度过高保护等保护和报警功能，并设有 EPO 紧急关断按钮；

■ECO 节能模式下效率可达 97% ；

■可选配 Wi-Fi 功能 ，使用手机或平板电脑进行操控，可调整整流和逆变等相关参数，操作与控制范围在距本机 100m 之内；

■6 脉冲整流若加配功率因数校正模块，输入功率因数在 0.95以上；

■可选配电池无线监控模块，对电池电压值、充电 / 放电电流、工作温度、容量和内阻等参数进行实时监控，对电池的故障和报警可远程处理；

■具备 GCI 并网运行功能，设计了与电网并联的 PWM 逆变器(Grid connected inverter) 控制系统，采用电流瞬时值反馈控制技术，直接以电网电压同步信号为逆变器输出电流跟踪指令，通过对网侧电流的闭环跟随控制，实现以单位功率因数向电网馈送电能；同时，UPS 并网功能使 UPS 本身可以作为老化负载， 无需外加负载进行老化可以作为微网储能站，可逆电能储备；

■人机界面采用液晶触摸屏；机箱颜色：黑色（其它颜色可订做）；

■安装方式：落地式，底部含方向轮（可以拆装）；

■操作开关：整流开关、电池开关、旁路开关、输出开关、维修开关均采用断路器。

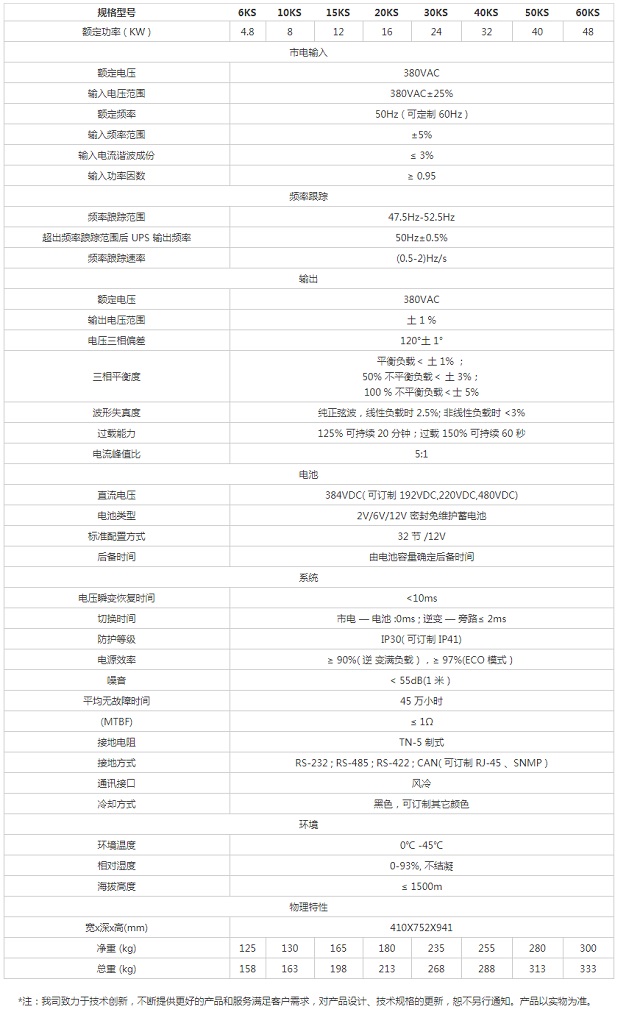

美世乐UPS电源产品技术参数
