产品名称：五三通GZDW标准型直流电源
产品介绍
五三通直流屏WST-500C监控系统是为满足用户常规直流屏系统而设计的一款中型监控，其主要适用于7Ah -- 200Ah单电单充系统，电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监察，实现13路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。
适用范围
WST-500C监控系统是为满足用户常规直流屏系统而设计的一款中型监控，其主要适用于7Ah -- 200Ah单电单充系统，电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机，可实现24节电池巡检和30路支路绝缘监察，实现13路支路开关跳闸故障检测。该监控器的特点是集中一体式加扩展单元的组合结构，性价比高，接线简单，安装方便。
系统特点
● 主监控采用240*64点阵 LCD汉字菜单显示，按键操作；
● 可测量合母、控母电压，电池、控母电流；
● 测量、显示值完全用软件校准，无需电位器调节
● 自带直流系统母线绝缘监察；
● 具有温度补偿功能
● 可选配我公司HG自冷系列或爱默生HD系列模块构成系统，组态灵活；
● 支持单组蓄电池、单母线不分段系统；
● 可选配1台电池巡检单元HG-X（24节电池检测）
● 可选配1台微机绝缘支路检测单元HG-J (可检测30路支路)；
● 提供MODBUS协议，可与后台通信，实现“四遥”。
系统技术参数
● 交流输入：AC380V±15%，频率50Hz±10%
● 输出电压：180V – 286V 任意设定（220V系统）
90V – 143V 任意设定（110V系统）
● 输出电流： 5A–160A（系统大配置8个整流模块）
● 电池容量：7Ah -- 200Ah任意容量的直流系统
● 模块限流： 10% - 110% 任意设定
● 工作效率： > 94%
● 稳压精度： < 0.5%
● 纹波系数： < 0.5%
● 稳流精度： < 0.5%
● 电池充电管理：自动
● 人机界面：240×64点阵LCD汉字菜单显示，按键操作
● 柜体尺寸：800×600×2260或800×600×2360
● 系统接线方案：GZDW33和GZDW35

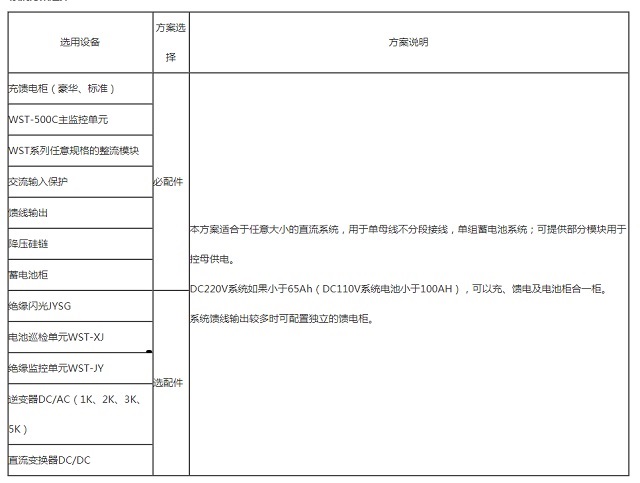

五三通直流屏系统方案选择
