产品名称：方正直流屏WZD800系列壁挂式

产品介绍

    方正直流屏WZD800壁挂式系列产品具有市电输入和PT输入两种方式，输出方式从DC24V至DC220V各种规格，可以满足各种使用场合。产品大输出功率为600W~4KW，可以满足不同负载的需求。

    产品具有市电输入和PT输入两种方式，输出方式从DC24V至DC220V各种规格，可以满足各种使用场合。产品大输出功率为600W~4KW，可以满足不同负载的需求。

    产品体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。

    产品采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得产品运行更加安全可靠。产品具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。

产品特点

    1、分散安装，节省占地面积、降低造价根据分布式的设计思想，HDP、HMP系列产品直接安装在智能开关柜的仪表箱内（或户外装置的电动操作箱内），可节省直流屏的占地面积因电源在开关柜内，可减少电缆的使用量，节约一次设备投资及电缆施工工作量；在总台数不多时，其总价低于直流屏系统，可降低工程总造价；同时在运行时可减少线损，减少备件，节约运行成本。

   2、分布式供电方式，可靠性极大提高

   采用分布式的供电方式，当某一回路发生故障时，其它回路的电源装置不受影响，避免出现一点故障全站无操作电源。

   3、多种输入输出方式，适用范围广

   产品能根据客户的需求提供直流220V、110V、48V、24V输出，交流输入范围为85~265V,灵活适用于PT及市电供电。

   4、智能化管理维护

   智能化高频电源技术，自监测、自诊断，可当地显示、报警，也可联网通信，实现无人值守的自动化远程管理。内置蓄电池自动充电管理模块，自动对电池进行智能化均浮充管理，大大延长蓄电池的寿命，使运行更加可靠和安全。

产品技术参数

1、使用环境条件

■工组环境温度：-10℃~+45℃;

■大月平均相对湿度：≤90%

■大日平均相对湿度：≤95%

■海拔高度：不大于2000米。

■工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许充满水蒸气或有较严重的霉菌存在。

2、输入特性

■交流输入电压：85~265VAC ■频率：50Hz±10%

■波形：正弦波，波形畸变<5%

3、输出特性

■直流输出电压：24V、48V、110V、220V

■直流输出电压范围：24V±2V、48V±3V、110V±5V、220±5V

■直流输出连续运行功率：

可满足微机保护装置、指示灯、模拟指示器供电需要；交流停电时由电池供电，可根据电池容虽及负载参数供电延时长达8~24小时。

■直流输出短时运行功率：

WZD600壁挂系列：≤200W/20s

WZD800壁挂系列：≤300W/20S

WZD1200壁挂系列：≤400W/20s

WZD1600壁挂系列：≤600W/20S

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。

■直流输出瞬时运行功率：

WZD600壁挂系列：≤600W/20ms

WZD800壁挂系列：≤ 800W/20ms

WZD1200壁挂系列：≤1200W/20ms

WZD1600壁挂系列：≤1600W/20ms

可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。

■功率消耗：装置本身消耗的功率不大于10W

■稳压精度：≤±0.5%

■绝缘电阻：≥10MΩ

■可闻噪音：≤55dB

4、蓄电池的充放电

分布式操作电源HDP系列外接24V蓄电池组(蓄电池组采用2只12V蓄电池串联方式)，微型直流操作电源HMP系列内置2节12V-12Ah电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。

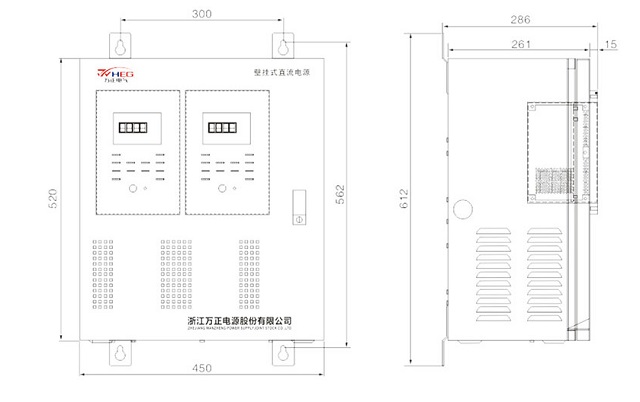

方正直流屏产品外形及安装尺寸
