安泰直流屏ANT壁挂电源系统
安泰直流屏ANT壁挂电源系统

产品详细

推荐网址(点击/) 文章点击量:


产品名称:安泰直流屏ANT壁挂电源系统


产品介绍

    安泰直流屏ANT壁挂电源系统是我公司专为小容量直流系统而设计的,适合构成50Ah-220V、100Ah/110V、150AH/48V以下系统,适用于小型开关站、小型用户变电站及10KV以下变电站。

    系统采用一体化设计思想,由充馈电箱(主监控模块、高频开关整流模块、降压模块、交流双路自动控制器与绝缘闪光装置)和电池箱组成,结构简单、维护方便。 ANT壁挂电源直流系统具有体积小、结构简单美观、安装方便、组配系统灵活等特点;系统监控采用LCD汉字菜单显示。系统监控所有参数、自动完成电池管理功能,具有RS232、RS485通讯接口,可实现与自动化系统对接,并提供RTU、CDT、MODBUS三种通讯规约供用户选择。


产品特点

   ·适合构成50AH(220V系统)、100AH(110V系统)或者150AH(48V系统)以下的系统。

   ·监控单元、充电模块和降压模块均采用带电热插拔技术,安装维护方便。

   ·可安装2至4个2A/220V、4A/110V、5A/48V自然冷充电模块。

   ·降压模块具有自动硅链降压功能,大电流2.5A,冲击电流30A/0.5S。

   ·监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、 系统故障指示和系统校准。

   ·监控器具有电池自动管理功能。

   ·监控器可以挂接电池巡检单元,完成18只电池的电压检测。

   ·监控器监测电池电压、控母电压,控母电流、电池充放电电流及模块状态。

   ·提供RS232/RS485通讯接口,有RTU、CDT、MODBUS三种通讯规约选择,实现与电站自动化系统连接。

   ·提供2路单相交流输入或PT100输入。

   ·具有两路交流自动切换,保护整流模块


产品技术指标参数

   ·交流输入: 220V+20%-15%

   ·PT电压:100V±10%

   ·电网频率: 50Hz±10%

   ·功率因数: ≥93%

   ·输出电压: 180V-280V连续可调(对于220V系统)

                     90V-140V连续可调(对于110V系统)

                     30V-60V连续可调(对于48V系统)

   ·输出限流: 0.2A-2.5A(单模块)

   ·稳压精度: ≤±0.5%

   ·稳流精度: ≤0.5%

   ·纹波系数: ≤±0.1%

   ·均 流 度: ≤3%

   ·效率: ≥93%

   ·过压保护: 280V±2V(220V), 140V±2V(110V), 60±2V(48V)

   ·绝缘电阻: ≥10MΩ

   ·绝缘强度: 输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。

   ·相对湿度:≤90%

   ·环境温度:-5℃ -- +45℃

   ·可闻噪音:≤55dB

   ·外形尺寸:

    充馈电柜: 450(宽)×700(高)×250(厚)

    电 池 柜: 600(宽)×700(高)×250(厚)

   ·重量:充馈电柜 45KG(满配置);电池柜 25KG(不含电池)

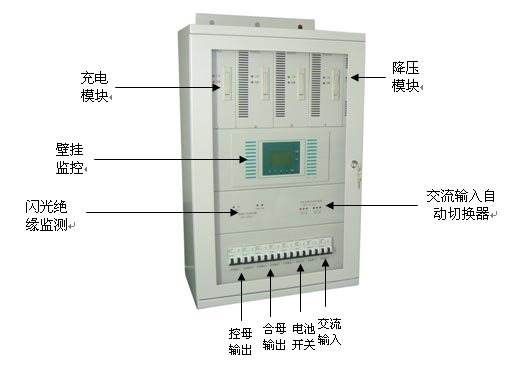

产品结构说明图

安泰直流屏ANT壁挂电源系统

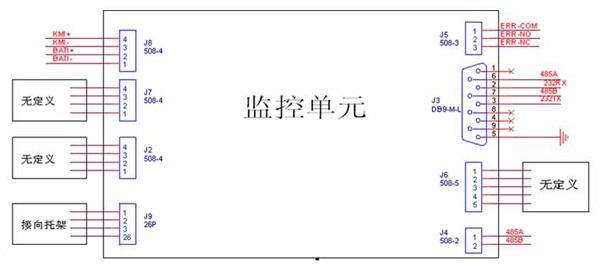

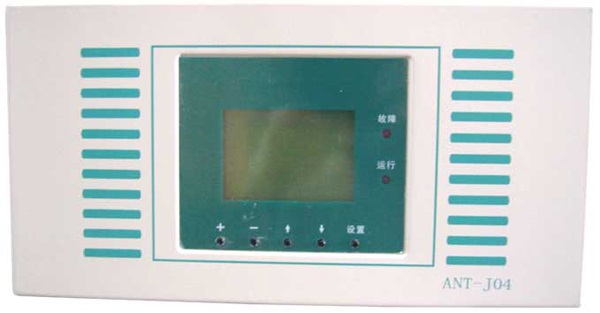

ANT-J04监控单元:

   ·采用128*64LCD显示,按键操作,人机界面友好,工作状态一目了然。

   ·监测功能:电池电压/电流、控母电压/电流、模块状态、交流故障、绝缘故障等。

   ·控制功能:均/浮充控制,均充电压、浮充电压、电池限流连续可调。

   ·管理功能:电池自动管理,如均/浮充自动转换、定期均充、均充限时等。

   ·接口功能:通过RS232/RS485接口实现与自动化接口。

安泰直流屏ANT壁挂电源系统

安泰直流屏ANT壁挂电源系统

M1B02L(M1A04L)整流模块

主要技术指标

   ·交流输入

    交流输入范围:220V+20%-15%

    交流频率范围:50HZ±10%



   ·直流输出

   输出额定值:2A/230V(M1B02L)

   4A/115V(M1A04L)

   电压调节范围:180V-270V(M1B02L)

   90V-135V(M1A04L)

   输出限流范围:20%-110%×额定电流

   稳压精度:≤0.5%

   稳流精度:≤0.5%

   纹波系数:≤0.1%

   转换效率:≥93%(满负荷输出)

   动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±5%

   可闻噪声:≤55dB

   环境温度:-5℃ -- 45℃


  ·结构外型

  模块尺寸(高×宽×深):

  198mm×80mm×204mm(箱体)

  220mm×95mm(前面板)

  模块重量:3.5KG


ANT-BGGL降压模块

主要技术指标

  ·输出电压:220V或110V±3V (ANT-BGGL)

  ·输出电流:2.5 A

  ·冲击电流:30A/0.5S

  ·控制级数:7级

  ·电压调节精度:±3V

  ·工作温度:-5℃ -- 55℃


ANT-AC-CTL交流双路自动控制器

  ·根据测量的单相交流输入电压自动完成两路交流输入自动切换;实现两路交流互为备用供电,指示灯显示交流过、欠压及工作状态,提供两路故障输出接点。

主要技术指标

  ·供电电压:80VDC-320VDC

  ·两路AC220V电压切换

  ·大工作电流20A

  ·电压正常范围:AC220V±20%

  ·安泰直流屏故障输出:2路(光耦输出)
