艾斯捷STS静态旁路开关APS-33300
艾斯捷STS静态旁路开关APS-33300

产品详细

推荐网址(点击/) 文章点击量:


产品名称:艾斯捷STS静态旁路开关APS-33300


产品介绍

       艾斯捷STS静态旁路开关APS系列STS是一款高性能、高端产品。除了具备HPS系列静态转换开关的性能以外。APS系列拥有高性能的保护,提升了系统运行的安全性和可靠性。超大LCD界面设计可使人机实现零距离沟通,用户能直观的了解STS的工作状态,输入电压,输出电流。APS系列在通讯上增加了RS232/RS485端口,用于STS与PC进行通讯,使用户轻松地了解STS工作状况。

 STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。

STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如:

* 非并联UPS系统的n+1冗余

* 不同容量UPS系统的n+1冗余

* 不同型号UPS系统的n+1冗余。


STS静态转换开关为LCD液晶显示,以下为LCD显示屏的操作和显示内容:

▲   为显示屏翻页键(上翻)

▼   为显示屏翻页键(下翻)

1/2  为STS手动切换键(手动切换一路,二路供电)

        为STS报警消音键(STS故障,两路任一路断电或输入过高压过低压时机器会报警,90秒后会自动消音,也可以按此键一秒消音)。

     L1指示灯亮:一路输入正常

     L2指示灯亮:二路输入正常

     1指示灯亮:一路供电状态

     2指示灯亮:二路供电状态

     OUTPUT灯亮:输出正常

     !指示灯亮: STS故障,两路任一路断电或输入过高压过低压

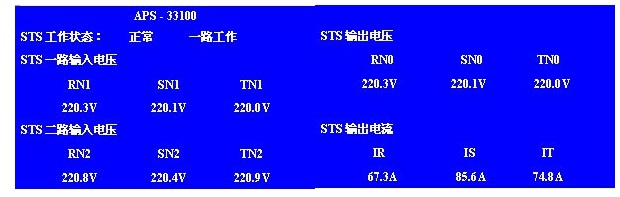

LCD显示页面:

艾斯捷STS静态旁路开关APS-33300

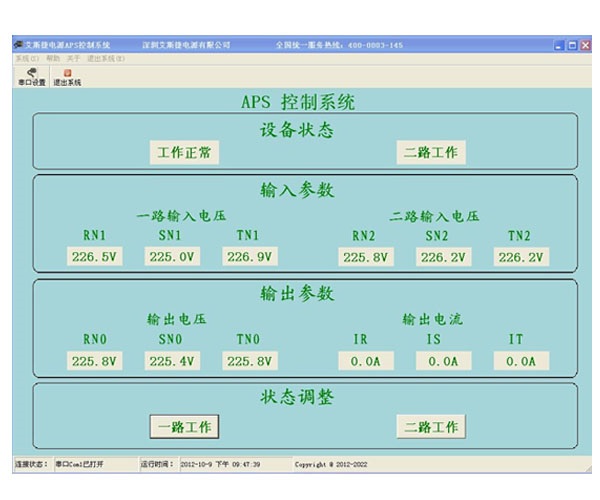

APS系列静态转换开关自带RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作STS(一路工作和二路工作之间的切换)。以下为RS232/RS485接口界面:

艾斯捷STS静态旁路开关APS-33300


设备状态:工作正常(STS系统工作正常时显示工作正常,工作不正常时显示工作异常。);二路工作(STS二路供电时显示二路工作,一路供电时显示一路工作)。

输入输出参数为STS输入输出的每相的电压和电流值。

状态调整:点一路工作时,STS一路供电;点二路工作时,STS二路供电。


产品应用领域

电力/银行/医院/邮电通讯/军事设施

航空管制/卫星通讯广播

核工业的安全和程序控制

电子商务数据处理中心

大中型工矿企业信息中心

高速公路、铁路、地铁控制中心

高校、科研院所

小型通讯交换机

网络设备商用

POS机工作站及其外围设备


产品特点

保护功能更加完善:

■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。

■智能检测:当任一时刻,某一路市电断电(含人工切换),,设备会自动切换到另一路,免除人工切换或断电的危险。

■超载保护:当负载超过设备负载的100%-125% 连续30分钟,125%-150%连续20秒,150%-300%连续2S设备将自动关断输出并报警,10秒后自动再次开启。

智能报警功能:

■当市电断电时,设备会自动启动报警,90秒后自动消音。

■当市电超限时,设备也会自动报警,90秒后自动消音。

手动切换功能:

■两路电源正常时,可随意将负载转向另一路电源供电。

■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。

■和谐的人机界面设计,采用LCD液晶显示器,显示RSTS运行状态,是人机零距离沟通。

■LCD显示内容:输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)。

■RS232/RS485接口,用户除了可以准确了解输入电压参数、输出电压参数、输出电流参数、工作状态(工作正常或异常、一路工作或二路工作)以外,还可以在PC上直接操作STS(一路工作和二路工作之间的切换)。


产品技术参数

型号    APS-33300

输出电流 300A

切换时间 ≤6ms

切换方式 自动/手动

切换要求 同相/异相

输入M1/M2 380V±15%  47~63HZ

输出电压   380V±15%  47~63HZ

过 流      125% 30分钟 150% 20秒 300%2秒马上保护

效 率      ≥98%

显示       LCD状态显示带RS/232/RS485接口

环境温度 0℃~40℃

环境湿度 10%~90%(不凝露)

艾斯捷STS静态旁路开关外形尺寸 600﹡800﹡1800mm(宽*深*高)
