产品名称：聚贤达电量监测仪PM201

聚贤达机房动力环境监控产品介绍

    聚贤达PM201电量监测仪是一款用于中低压系统（6-35KV 和0.4KV）的智能化装置，集电量遥测、遥控、遥信、变送器等功能于一体，采用基于真实有效值的测量算法，能对高度非线性负荷做准确的测量，可以取代大量的常规模拟仪表，变送器等，独立应用在仪表控制盘、开关柜、UPS系统等场合，为用户节省大量投资和使用空间。

     PM1通过RS485串行通信口、RJ45网口和后台计算机连接，计算机上安装监控软件，实现完全智能化的电能管理系统。

产品用途及适用范围

l中、低压变配电自动化智能型开关柜

l工业自动化系统

l负控系统

l楼宇自动化系统

l能源管理系统

l变电站自动化系统

l配电网自动化系统

l小区电力监控

产品主要功能

l测量功能：

􀂾 电压：Ua、Ub、Uc、Uab、Ubc、Uca、Uavg、Ulavg

􀂾 电流：Ia、Ib、Ic 、Iavg

􀂾 有功功率：Pa、Pb、Pc、Psum

􀂾 无功功率：Qa、Qb、Qc、Qsum

􀂾 视在功率：Sa、Sb、Sc、Ssum

􀂾 频率：F

􀂾 功率因数：PFa、PFb、PFc、PF

􀂾 双向有功电度

􀂾 双向无功电度

l监视功能：

   电压总谐波及2 次至31 次谐波

􀂾 电流总谐波及2 次至31 次谐波

􀂾 带有事件顺序记录（SOE）的6 路开关状态监视（无源接点输入，内部提供DC24V电源）。

lDO 输出：

  四路继电器输出：既能用于远程遥控断路器或开关（遥控模式、脉冲时间可设置）。

􀂾 遥控输出信号类型，脉冲宽度可设。

􀂾 遥控输出节点常开、常闭可选。

l远程通信：

􀂾 RS485 串行通信接口（Modbus通讯协议）和RJ45网口：支持链路维护、软件对时、SOE 传送、遥控操作、各种测量及监视参数传送、SOE 记录传送）。

l显示功能：

􀂾 相电流/电压不平衡度

􀂾 越限控制与报警

􀂾 分时电度 4 个费率段，每个费率段可以设置4 个时段，都支持独立的输入输出有功电度，输入输出无功电度以及四象限无功。

􀂾 控制记录SOE

􀂾 大/小值记录，带时标

􀂾 P、Q、S 大需量记录

􀂾 清晰大液晶（LCD）显示，高亮白色背景光，可实现亮屏，暗屏显示方式。

􀂾 仪表的测量、配置参数都能够实时显示。

􀂾 适应宽温环境（-25—+70℃）。

产品装置技术特性

聚贤达机房动力环境监控主要性能及指标

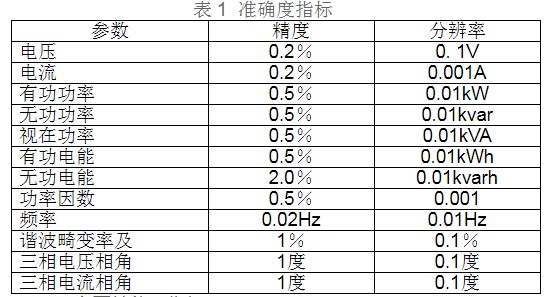

1.测量精度：电压、电流（0.2 级）；有功功率、无功功率、三相总功率、功率因数、频率、有功电度（1 级）。

2.采样率：64 点/周波。

3.SOE 分辨率：<1ms,雪崩处理能力(多个开关动作同时发生)

4.实时数据刷新频率：<1s

5.遥控响应时间:<1s

6.遥控正确率：100%

7.遥控成功率：>99%

8.无故障运行时间：40000 小时

9.通信规约：可根据需要灵活配置多种规约。默认为MODBUS 规约。

10.波特率：300—19200 波特

11.RS485 接点个数：64 个。

12.存储容量：8KB RAM，144KB FLASH，4KB EEPROM。

13.AD 转换分辨率：12 位。

14.外型尺寸：宽X 高X 深= 96毫米 x 96毫米 x125 毫米。

15.输入量程：

      电压：400V

      电流：5A

16.工作电源

      AC：85-265V

      DC：85-300V

17.大功耗：10W

18.工作条件

     温度：-25℃~55℃

     湿度：20~95%

19.绝缘电阻

     输入对机壳绝缘电阻：>10MΩ

     输出对机壳绝缘电阻：>10MΩ

20.绝缘强度

     交流遥测回路：2000V 无击穿

     遥信回路: 500V 无击穿

     电源回路: 1000V 无击穿

     继电器线圈与接点之间: 500V 无击穿

     光电隔离一二次之间: 500V 无击穿

21.抗电磁干扰性能

    静电放电干扰测试： 4 级

    电快速瞬变脉冲群共模干扰测试：3 级

    射频电磁场辐射抗干扰度试验：3 级

    浪涌（冲击）抗扰度试验：3 级

    震荡波抗扰度试验：3 级

    电压暂降、短时中断和电压变化的抗扰度：3 级
