产品名称：华为机房动环监控ECC800管理系统

华为ECC800系统介绍

华为机房动力环境监控系统由管理软件和若干部件组成，共同实现数据中心各环节、基础设施的数据采集与管理。通过柔性拓展的物理架构和模块化设计的思路，NetEco既能对单个数据中心基础设施进行管理，也能对多个分地域的数据中心基础设施进行集中统一管理。

微模块管理系统架构图如下图所示。

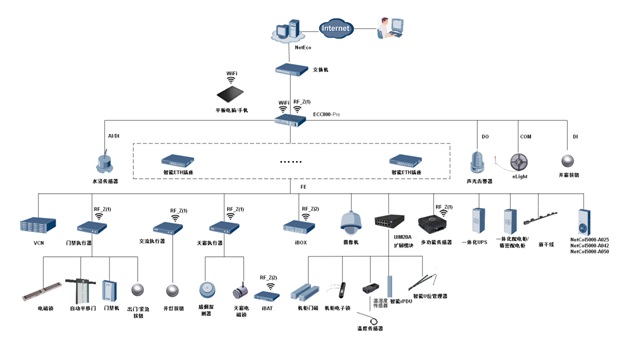

                                          图1-1 微模块内部管理系统图

智能微模块提供WiFi与RF_Z无线组网功能。支持手机移动APP接入无线接入场景，部分南向部件（天窗执行器、照明执行器、多功能传感器、门禁执行器）同时支持RF_Z无线组网。

NetEco具有良好的可视化界面，根据实际需求可提供全面的管理功能。主要可以监控以下范围的设备：

动力设备：精密空调、不间断电源（UPS）、配电柜、自动切换开关（ATS）等。

环境设备：多功能传感器（红外传感器、烟雾传感器、温湿度传感器）、水浸传感器等。

视频设备：摄像机、VCN（网络硬盘录像机）。

门禁设备：集成标准的门禁管理系统，实现对门状态、刷卡、权限等关键信息的管理和监控。

标准的网管接口：NetEco可以向第三方网管系统提供SNMP（Simple Network Management Protocol）形式的接口，以满足与第三方系统的信息交互。系统提供多协议扩展机制，满足不同设备的接入。

华为动环服务器

•Tecal RH2288HH服务器

Tecal RH2288H机架服务器（简称RH2288H）是华为公司自主研发的一款满足客户中长期需求的大容量、高性能服务器，作为NetEco管理系统的监控主机，负责数据的处理，分析。

服务器为标准2U盒子，支持标准机架式安装，外观如下图所示。具体参数如下表所示。

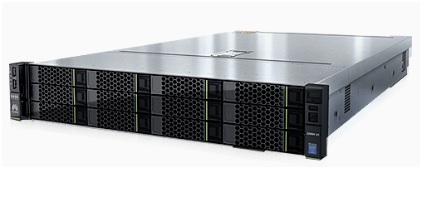

                                图1-2 RH2288HH服务器外观

主要有如下特性：

    RH2288H服务器具有强大的计算、存储和拓展能力。

    与增值部件捆绑配置形式灵活，功能多样化。

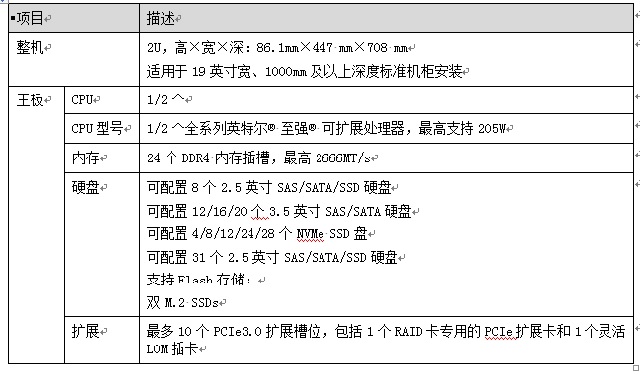

                                        表1-1 RH2288H服务器规格参数

•采集器

ECC800-PRO主要应用于微模块数据机房设备及环境的监测与控制，由电源整流模块和ECC800-PRO主控模块两部分组成，ECC800-PRO大可支持两个整流模块，允许两路电源同时输入。

ECC800-PRO外观如下图所示

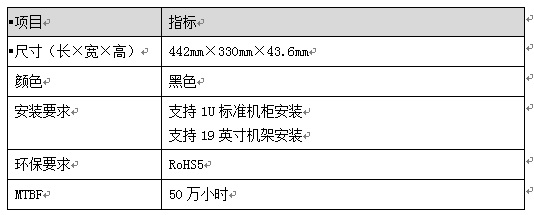

ECC800-PRO结构指标如下表所示

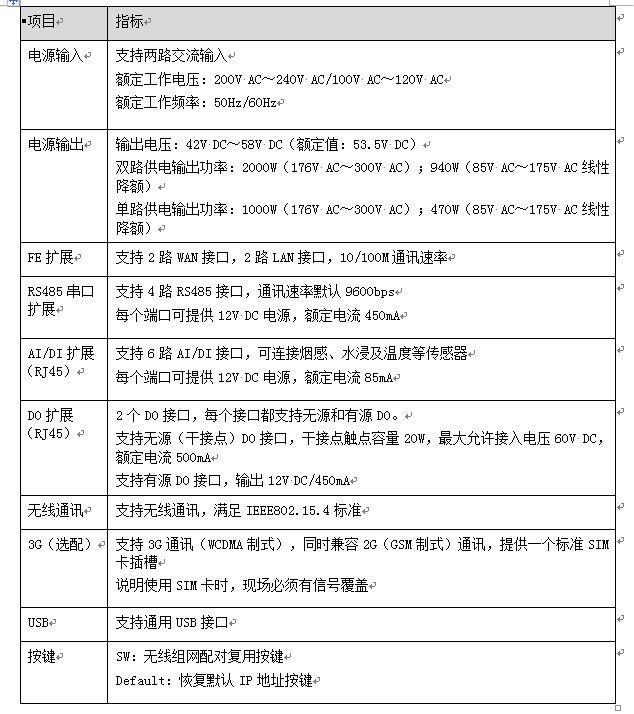

ECC800-PRO技术指标如下表所示

表1-3 ECC800-PRO技术指标

•交换机

智能微模块数据中心24口交换机两种，当SNMP协议的设备少于24个时，选择24口交换机。

•24口交换机（S5720）

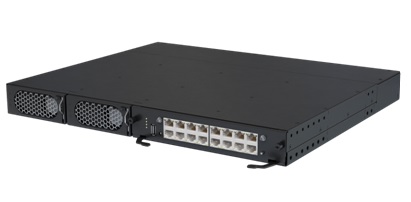

S5720交换机外观如下图所示。

                          图1-4 S5720交换机外观

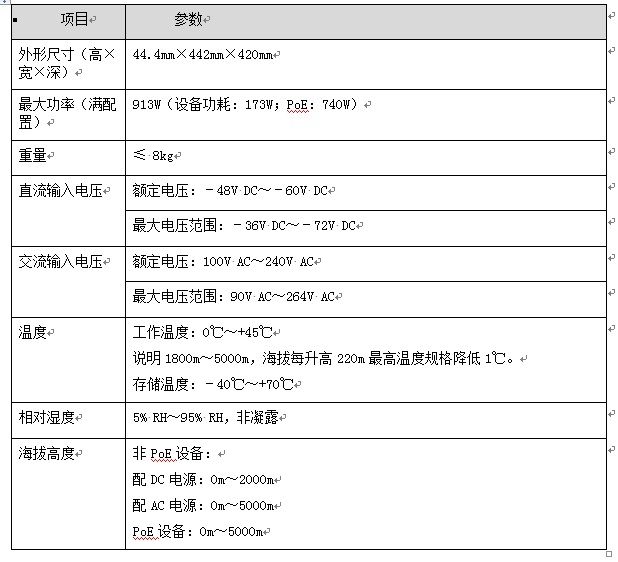

                                 表1-4 S5720交换机参数

•视频系统

视频系统硬件由摄像机、VCN（网络硬盘录像机）组成，实现视频系统的实时监控、录像存储和回放等管理功能。

•网络摄像机

IPC6325-WD-VR网络摄像机（简称IPC6325摄像机）是一款200万宽动态红外变焦半球型网络摄像机，支持壁装、吊装等安装方式。

                  图1-5 IPC6325网络摄像机外观

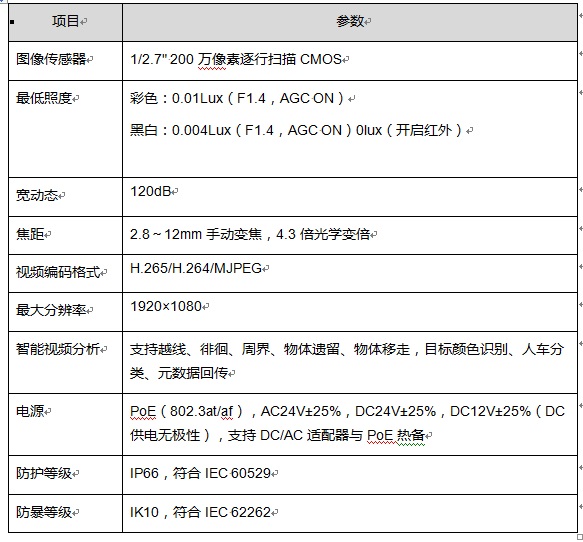

                                表1-5 IPC6325网络摄像机技术参数

•VCN510（网络硬盘录像机）

•VCN510的外观如下图所示。

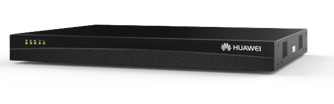

图1-6 VCN510外观

VCN510的性能指标如下表所示

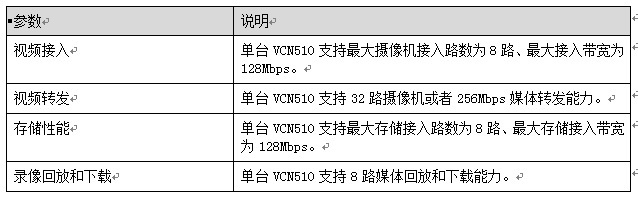

                                    表1-6 VCN510性能指标

VCN510的硬件参数如下表所示。

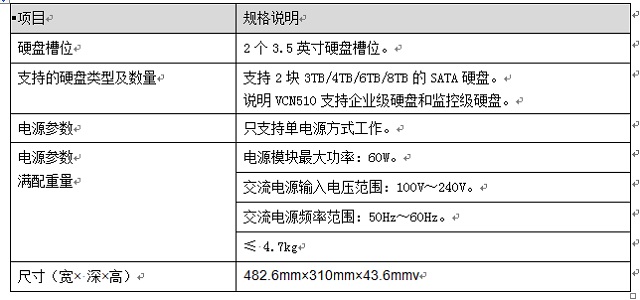

                                    表1-7 VCN510硬件参数

•VCN520（网络硬盘录像机）

VCN520的外观如下图所示。

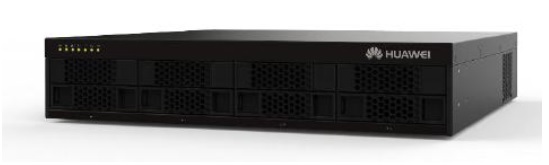

图1-7 VCN520外观

•VCN520的性能指标如下表所示。

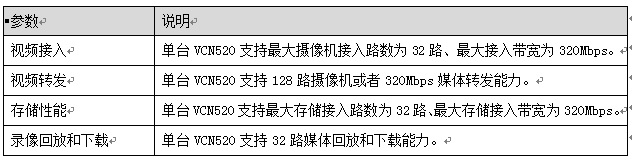

                        表1-8 VCN520性能指标

•VCN520的硬件参数如下表所示。

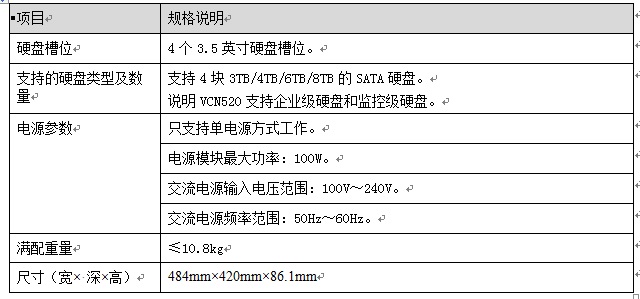

表1-9 VCN520硬件参数

•VCN540（网络硬盘录像机）

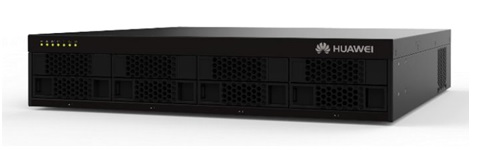

VCN540的外观如下图所示。

                                   图1-8 VCN540外观

•VCN540的性能指标如下表所示。

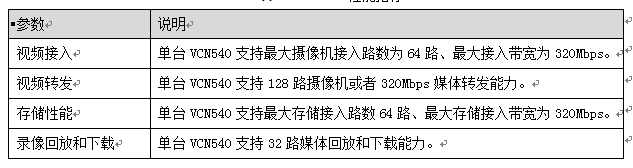

表1-10 VCN540性能指标

•华为机房动力环境监控系统CN540的硬件参数如下表所示。

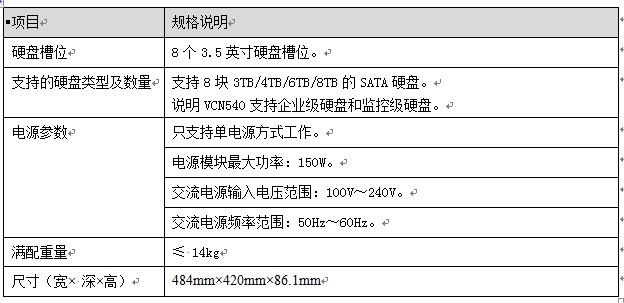

表1-11 VCN540硬件参数
