后备式、在线式和在线互动式的艾默生UPS有什么区别!

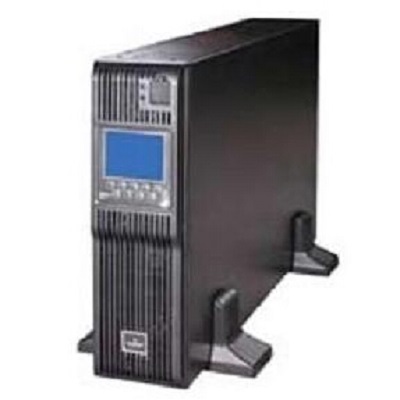

    后备式艾默生UPS电源,英文为Back 艾默生UPS或是Off-line 艾默生UPS,艾默生UPS蓄电池在主机内,也被称为标准机/标机。因为蓄电池在艾默生UPS主机内,所以后备式艾默生UPS不间断电源带载时间比较短,通常为几分钟。当市电停电时,转为艾默生UPS蓄电池供电一般会有几毫秒的转换时间,因而对于精密设备而言不建议选择后备式艾默生UPS。

艾默生UPS电源后备式、在线式和在线互动式有什么区别!(南京英格索兰压缩机有限公司)

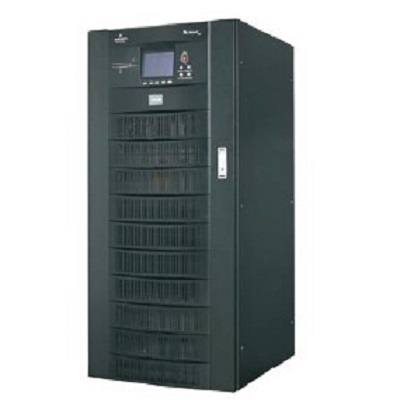

     在线式艾默生UPS:即On-line 艾默生UPS,须根据供电时间配置艾默生UPS蓄电池。

     其主要电路架构有:突波吸收滤波电路,交流电转换直流电电路(AC/DC),直流电转换交流电路(DC/AC),微处理器控制电路,旁路等五种。

(山特UPS电源)

    其动作方式:

    在市电正常时,市电经由突波吸收滤波电路→交流电转换直流电电路→直流电转换交流电电路→并转换交流电输出供应负载,并同时对蓄电池充电;

    一旦微处理器控制电路侦测到市电中断,则立即由电池放电→直流电转换交流电电路→并转换交流电输出供应负载使用。

    如果,微处理器控制电路侦测到艾默生UPS故障,此时艾默生UPS会借由继电器(RELAY)跳至旁路(BYPASS),由市电供应负载电力,并发出声响警告使用者。

    在线互动式艾默生UPS:即Line-Interactive 艾默生UPS。在电路架构中,较为特殊的是在双向变流器(BI-LATERA LCONVERTER)与自动稳压调整电路(AVR:AUTO VOLTAGE REGULATION)

    其功能为:双向变换器共有充电器(CHARGER)与变流器(DC/AC)两种功能,其中充电器类似快充器,可由原来需时7~8小时的充电时间缩短至2~4小时即可将电池充至饱电,因此效率较一般充电器高。

    在AVR部份,为一具有自动升压(BOOST)与降压(BUCK)功能变压器,当微处理器侦测到电压偏低时,AVR则利用继电器自动切换至升压线圈,反之,借此达到较稳定的输出电压。

艾默生UPS电源后备式、在线式和在线互动式有什么区别!(南京英格索兰压缩机有限公司)

     从原理上看,后备式艾默生UPS和在线式艾默生UPS的主要区别在于,后备式艾默生UPS在有市电时仅对市电进行稳压,逆变器不工作,处于等待状态,当市电异常,后备式艾默生UPS会迅速切换到逆变状态,将电池电能逆变成为交流电对负载继续供电,因此后备式艾默生UPS在由市电转逆工作时会有一段转换时间,一般小于10ms。

     而在线式艾默生UPS开机后逆变器始终处于工作状态,因此在市电异常转电池放电时没有中断时间,即零中断。在线互动式艾默生UPS,是指在输入市电正常时,艾默生UPS的逆变器处于反向工作给蓄电池充电,在市电异常时逆变器立刻投入逆变工作,将电池组电压转换为交流电输出,因此在线互动式艾默生UPS也有转换时间。


南京英格索兰压缩机有限公司是美国英格索兰公司在中国投资的第九个制造工厂,专业制造和销售具有世界领先水平的各类小型往复式压缩机及其辅助系统。
